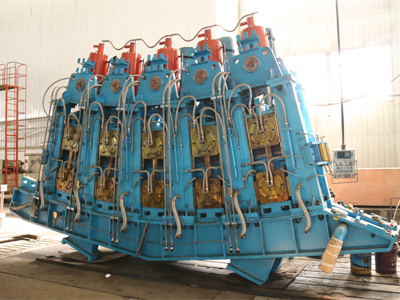

连铸生产中构成连铸线的单台连铸机一般称为扇形段,一般又分为弧形段（或弯曲段）、矫直段、水平段等.按铸坯的不同又可分为板坯扇形段、方坯扇形段、圆坯扇形段.生产中最常见的是板坯扇形段和方坯扇形段。
扇形段的位置
扇形段在铸机区域、安装在混凝土基础上，用来支撑扇形段。
扇形段的功能
可以将弯曲段、扇形段安装及支撑在准确的位置上。
设备组成
主要是由弯曲段支撑座、扇形段支撑框架、水连接装置、水气连接管路等组成。
弯曲段支撑座用于安装弯曲段的下部耳轴。弯曲段支撑座安装在弧形段的基础框架上部。
扇形段支撑框架可以分成3段，分别通过固定支座和浮动支座安装在混凝土基础之上，每个支撑框架之上设有扇形段安装座，扇形段的安装座具有两种形式，一种是固定座，形状为半圆柱型，一种是浮动座，形状为平面。每个扇形段的安装座由两个固定座和两个浮动座组成。
扇形段可通过四个安装座安装在支撑框架上。扇形段与基础框架间采用大螺栓连接，确保扇形段与基础框架间的连接无间隙。
