现如今工业发展迅猛,高速发展的工业化进程同时也促进了旋转接头行业的高速发展,所以旋转接头的型号也有很多种,近些年应用一些非标旋转接头的企业在命名上也更是不够统一,很多用户在购买时都拿不准应该买什么,如何去选型,问到的问题大部分都是你们公司生产xx型号的旋转接头吗?其实现在市面上流通的旋转接头规格型号都有一个共同点,比如XTGSHYS型高速旋转接头的前两个字母代表了企业字号,GS意思为高速,H代表端面密封,S代表双向流通,Y代表企业内部型号代码。
封结构类型:
Q型=球面密封结构
Q2型=双球面密封结构
QR型=双簧密封结构
H型=端面密封结构
D型=双端面密封结构
流通形式:
D=单向流通式
S=双向流通式
公称规格:
英制规格 | 公制规格 | 英制规格 | 公制规格 | ||
1/2-1/8 | 15-6 | 4分 | 1 1/2-3/4 | 40-20 | 1寸半 |
3/4-1/4 | 20-8 | 6分 | 2-1 | 50-25 | 2寸 |
1-3/8 | 25-10 | 1寸 | 2 1/2-1 1/4 | 65-32 | 2寸半 |
1 1/4-1/2 | 32-15 | 1寸2 | 3-1 1/2 | 80-40 | 3寸 |
内管规格:
固定式:指的螺纹规格
旋转式:指内管外径
内管形式:
G=内管固定式
X=普通密封内管旋转式
XT=填料密封内管旋转式
外管连接形式:
G=管螺纹连接方式
R=圆锥螺纹连接方式
F/FA=法兰连接方式
HM=端面密封结构和外圆密封结构2种
MD=单向流通式
MS=双向流通式

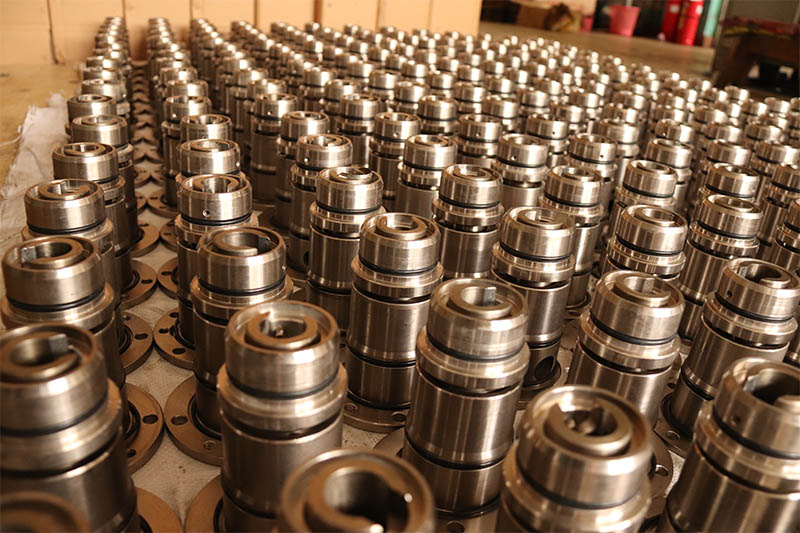

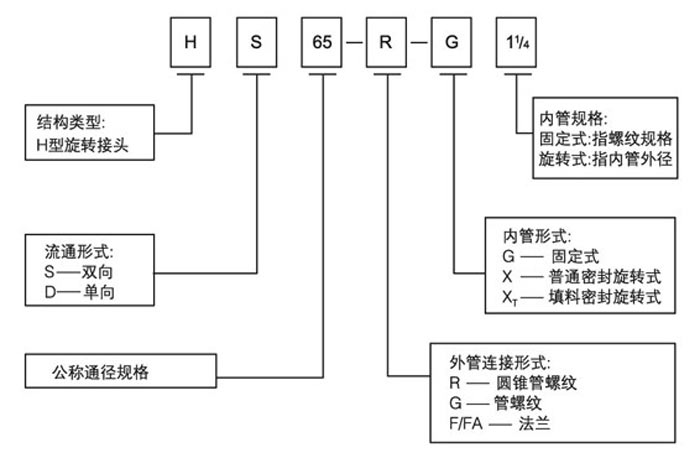

沈阳人和机械制造有限公司是专业的旋转接头生产厂家,自1997年成立以来,服务众多客户,均得到了一致好评,人和机械生产的旋转接头规格型号详见下图。
